一、概述

232C10是专为自助终端设备配套开发的一款串口控制器模块，可应用此模块实现各模块操作指示灯的提示控制、接收开关量的输入上传、继电器常开、常闭输出等，并带有看门狗功能，利用此功能可对某一模块实现状态自检、硬复位功能。

二、技术规格

1.  通讯接口及协议：

l 串口232通讯，标准DB9母座接口

2.  接口及参数：

l 15路5V/100mA输出，可控制各操作提示灯条；

l 5路共阴极5V/100mA输出，可控制双色指示灯条，区分正常、异常状态；

l 2路12V/500mA输出，可外接高拍仪补光灯、12V继电器模块；

l 2路继电器常开、常闭端口,可外控制各模块电源，实现模块的断电复位功能；

l 8路高低开平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带5V电源接口，可为外接模块提供电源。

l 1路蜂鸣器，可实现声音提示功能，如当某一重空门打开超过一定时间，上层可发指令打开蜂鸣器，以提示用户注意关门。

4. 电源、电压

l 控制器电源输入为12V/1A

5、控制器工作条件：

l 工作温度：-10℃～+70℃

  存储温度：-20℃～+85℃

l 湿度：5%～90%，无结露；

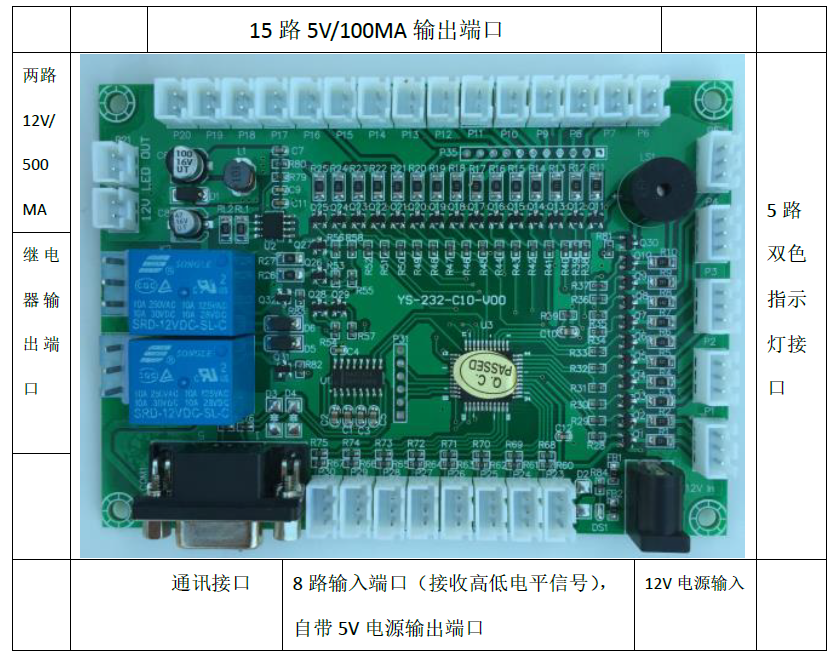

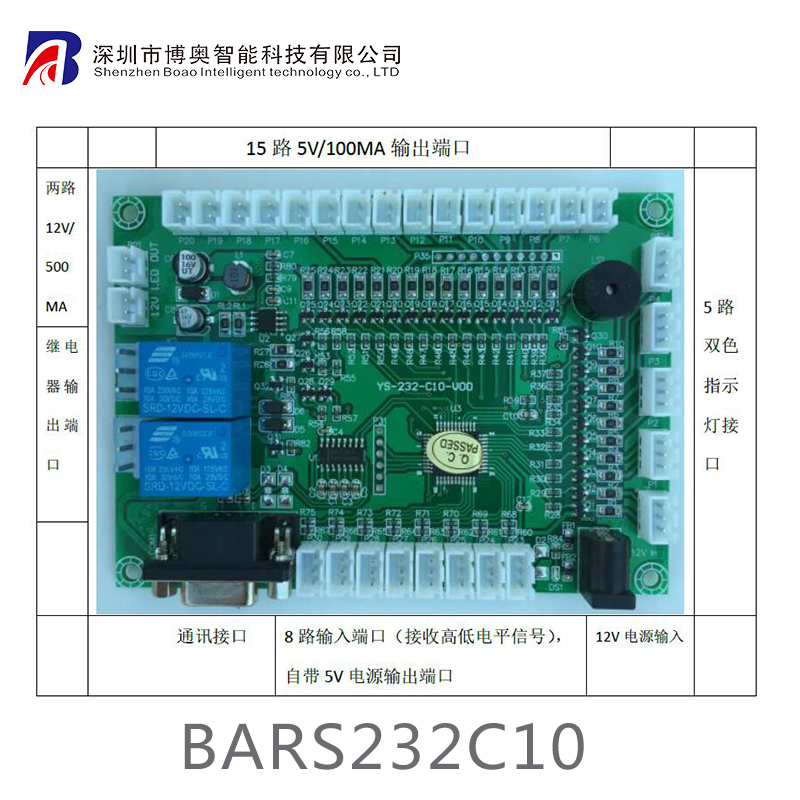

三、控制器接口图示
