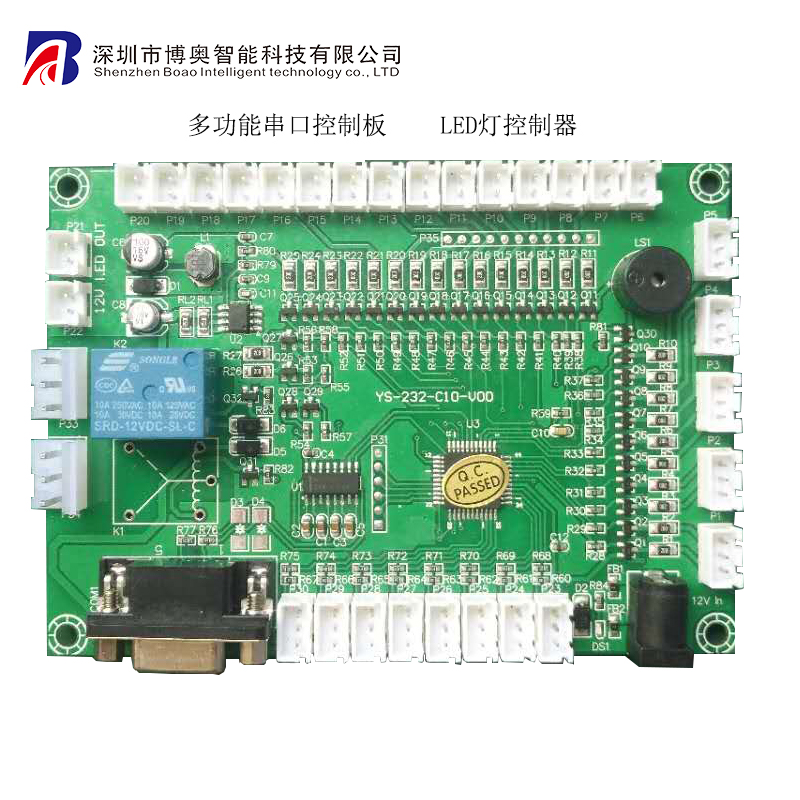

一、概述

BA232C10是专为自助终端设备配套开发的一款串口控制器模块，可应用此模块实现各模块操作指示灯的提示控制、接收开关量的输入上传、继电器常开、常闭输出等，并带有看门狗功能，利用此功能可对某一模块实现状态自检、硬复位功能。

二、技术规格

1.  通讯接口及协议：

l 串口232通讯，标准DB9母座接口

2.  接口及参数：

l 15路5V/100mA输出，可控制各操作提示灯条；

l 5路共阴极5V/100mA输出，可控制双色指示灯条，区分正常、异常状态；

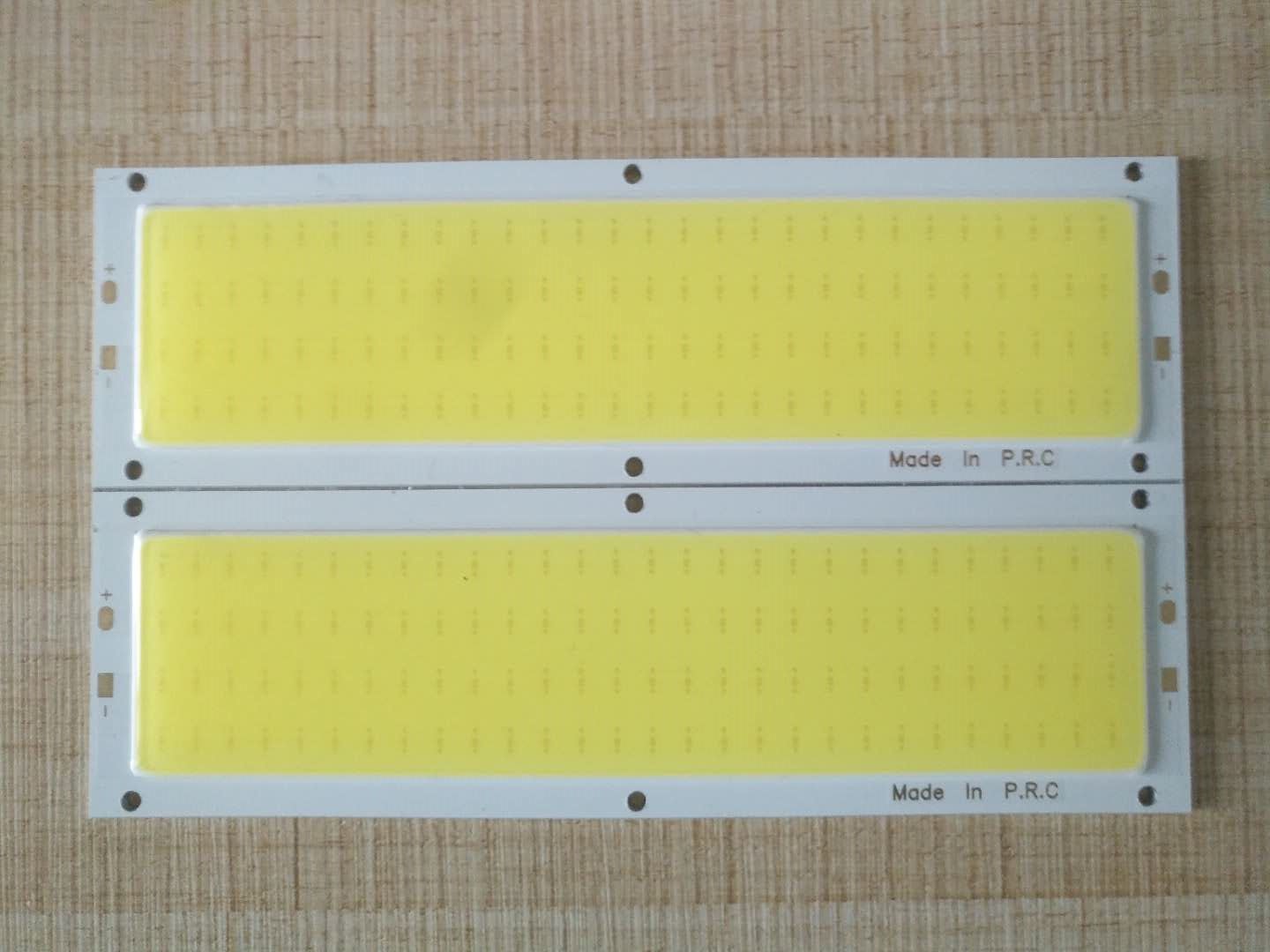

l 2路12V/500mA输出，可外接高拍仪补光灯、12V继电器模块；

l 2路继电器常开、常闭端口,可外控制各模块电源，实现模块的断电复位功能；

l 8路高低开平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带5V电源接口，可为外接模块提供电源。

l 1路蜂鸣器，可实现声音提示功能，如当某一重空门打开超过一定时间，上层可发指令打开蜂鸣器，以提示用户注意关门。

3. 电源、电压

l 控制器电源输入为12V/1A

4、控制器工作条件：

l 工作温度：-10℃～+70℃

l 存储温度：-20℃～+85℃

l 湿度：5%～90%，无结露；

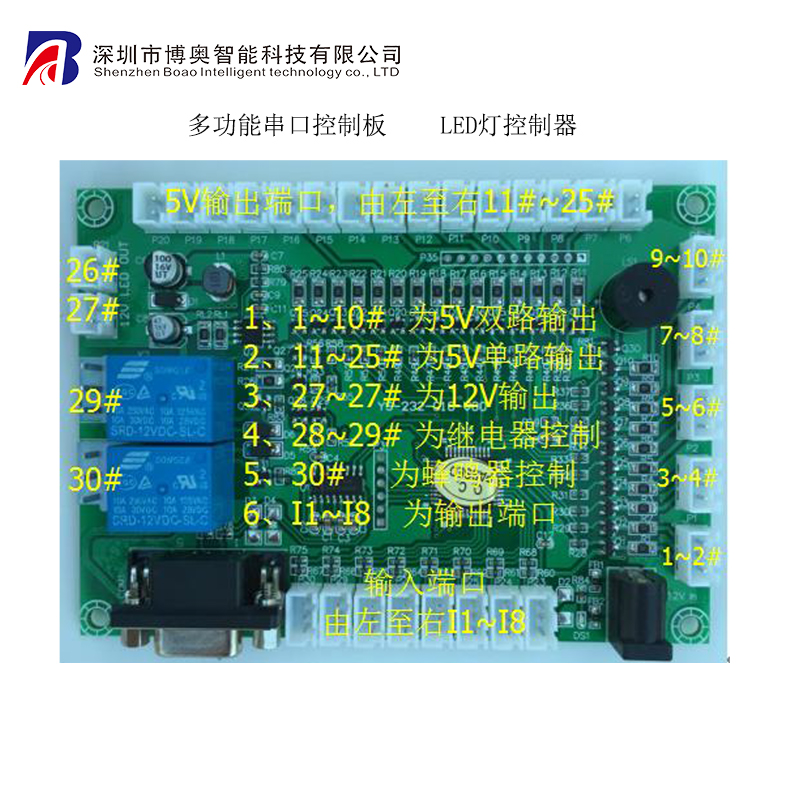

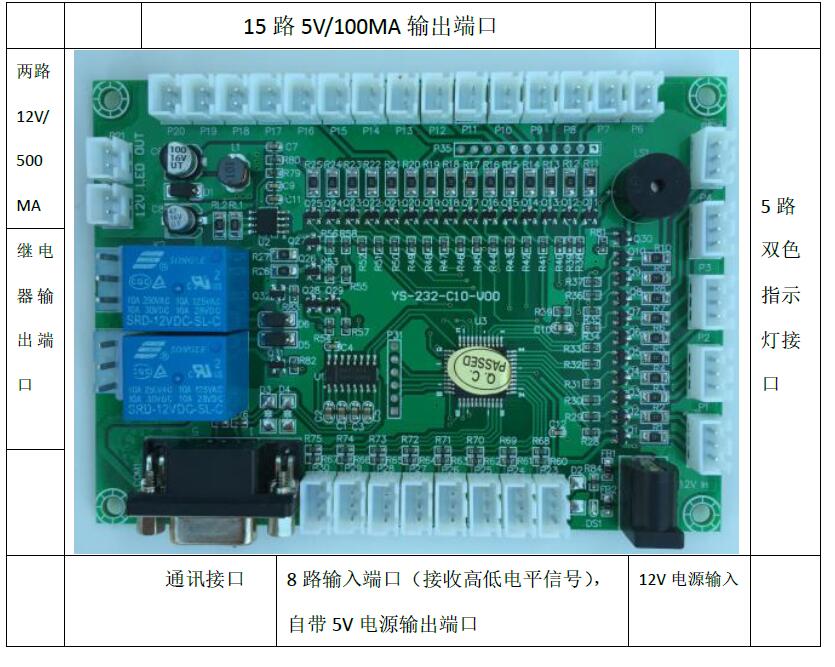

三、控制器接口图示

控制器配套器件应用说明

一、 指示灯条

 1.1图片展示

1.2技术规格

u 线路接口：两个XH2.54 3PIN插座，公共端为负极

u 电压：DC 5V 100MA，颜色：高亮红翠绿双色，

u 灯珠数：双色8灯。

1.3应用说明：

与LED控制器模块配套使用，绿色灯可做自助终端的使用操作提示，红色灯可做模块异常提示。

二、人体接近感应传感器

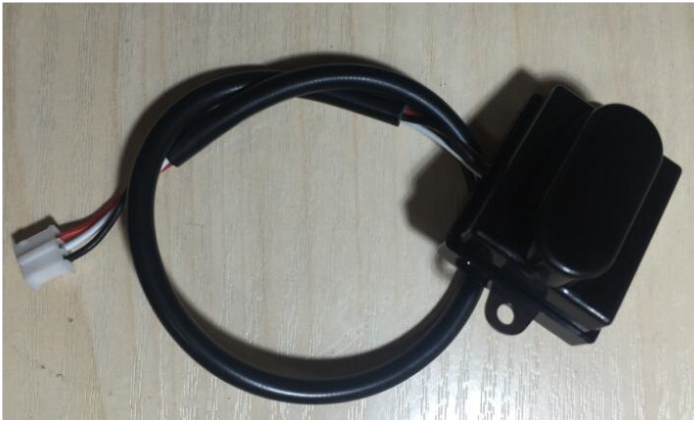

1.1图片展示

1.2技术规格

u 探测距离:10cm-120cm（可调节）

u 输出电压:5V高电平（有感应输出高电平，无感应输出低电平）

u 工作电压:DC5V

u 接线方式:红色线为正极,黑色线为负极,白色线为输出信号线

1.3应用范围

适用于各自助终端设备，当客户接近于设备时，可通过此传感进行感应，即可进入操作界面或设备进行相应的联动。
