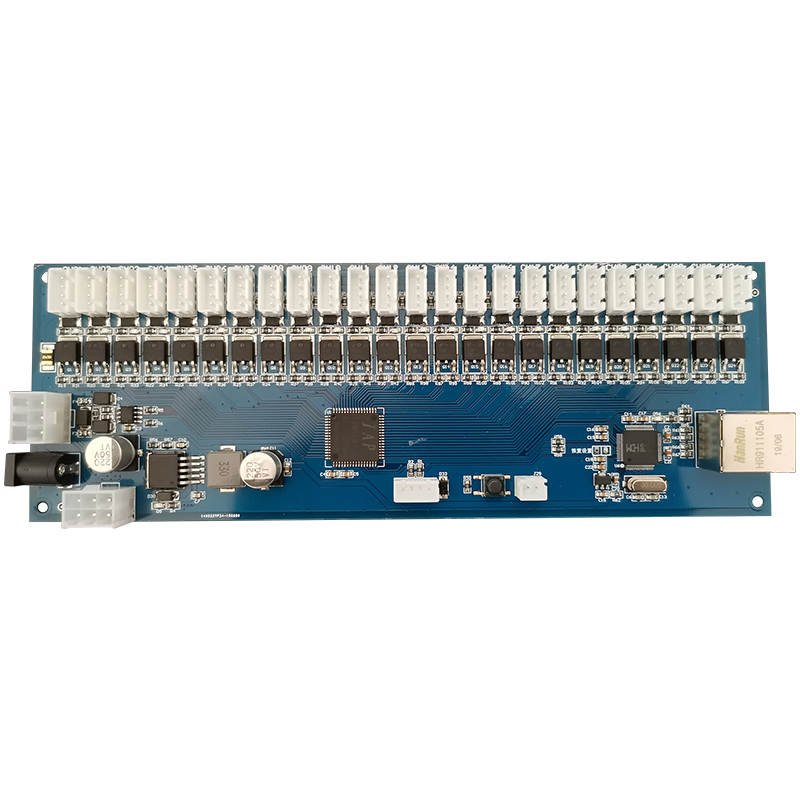

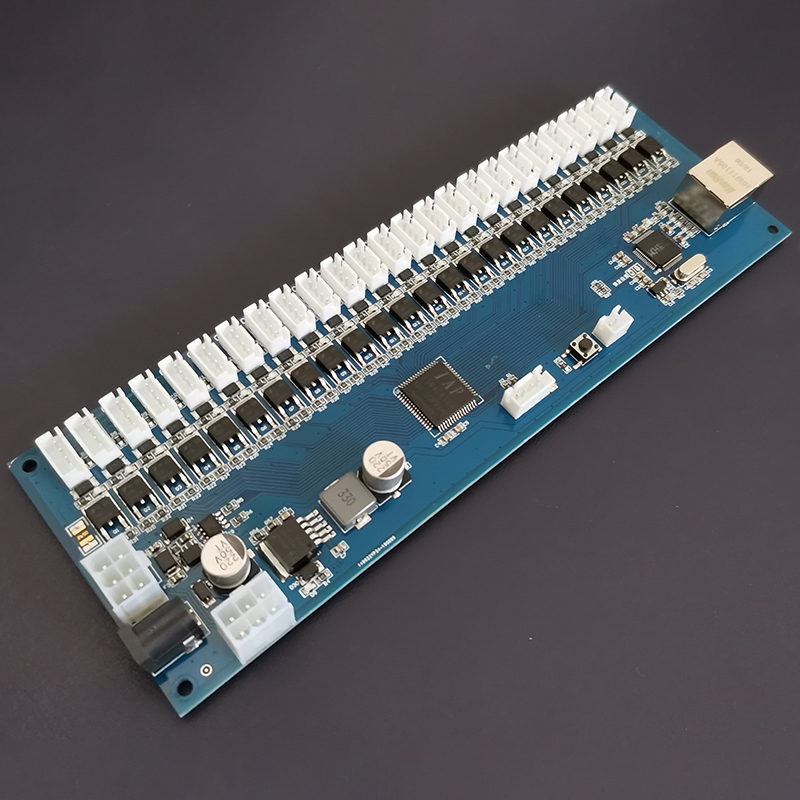

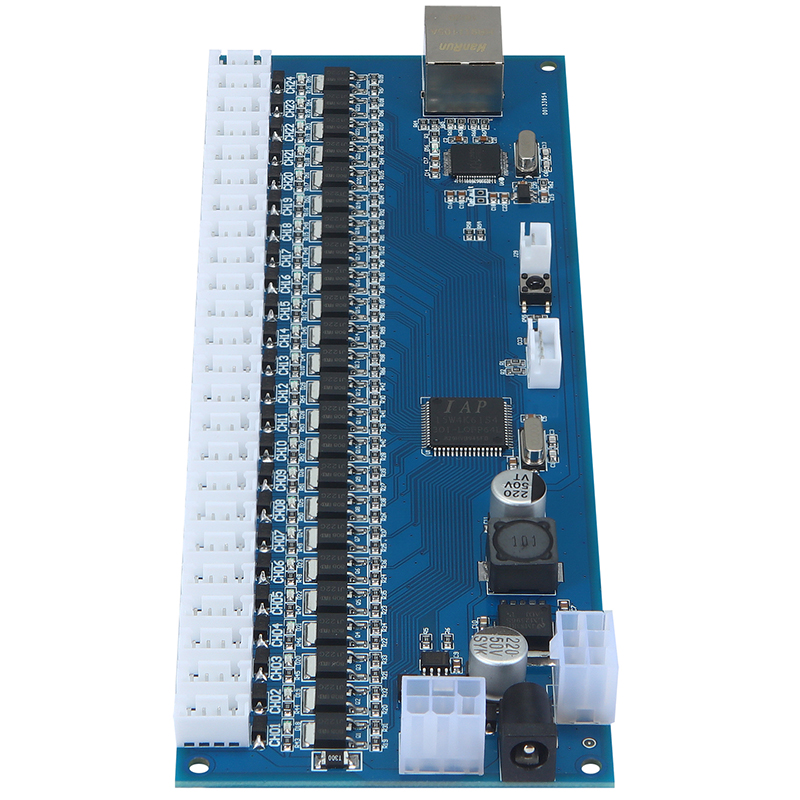

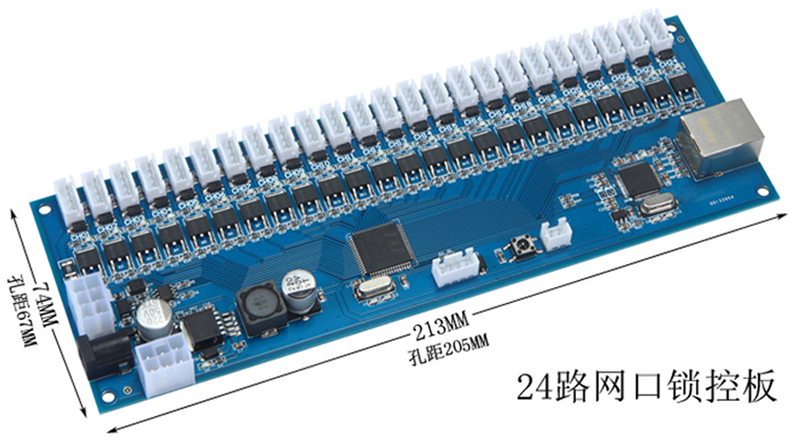

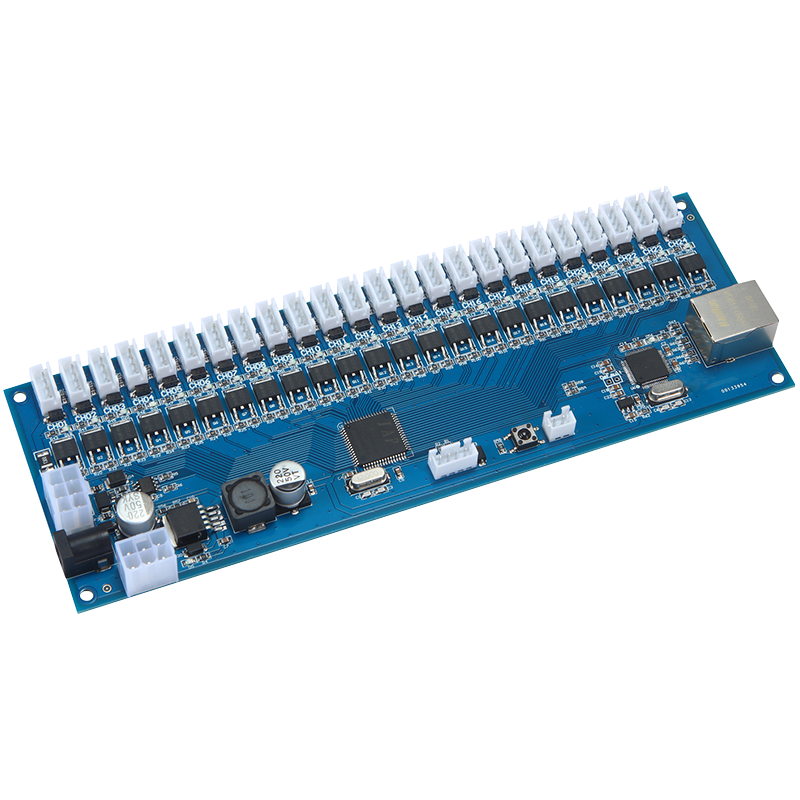

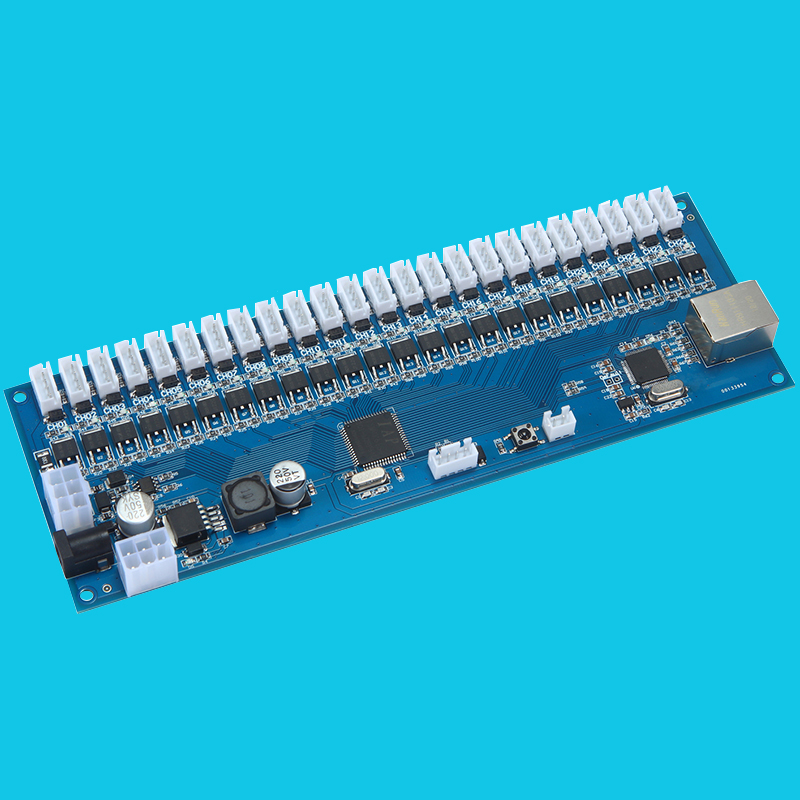

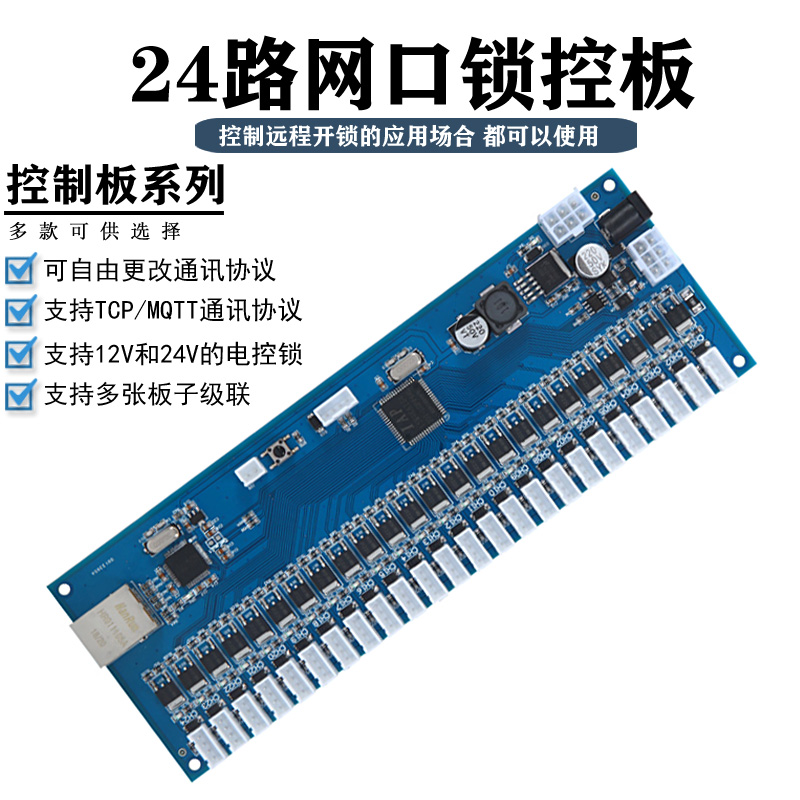

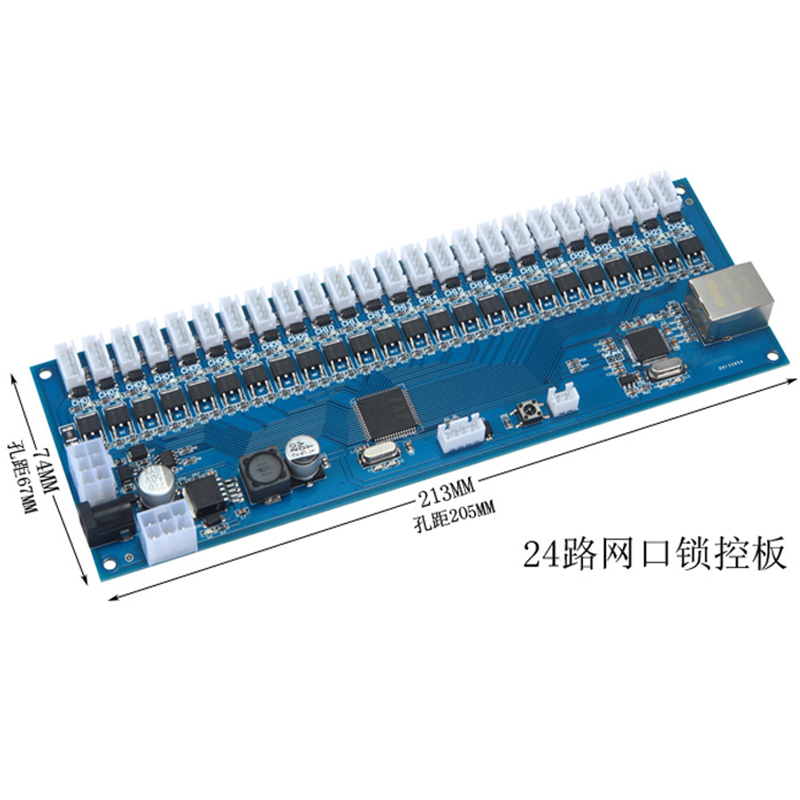

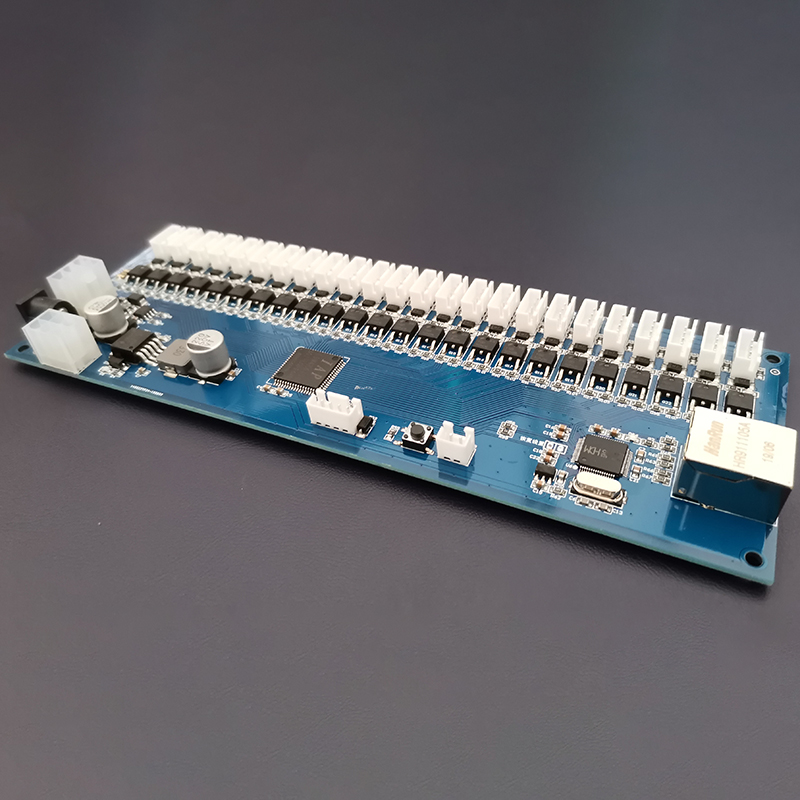

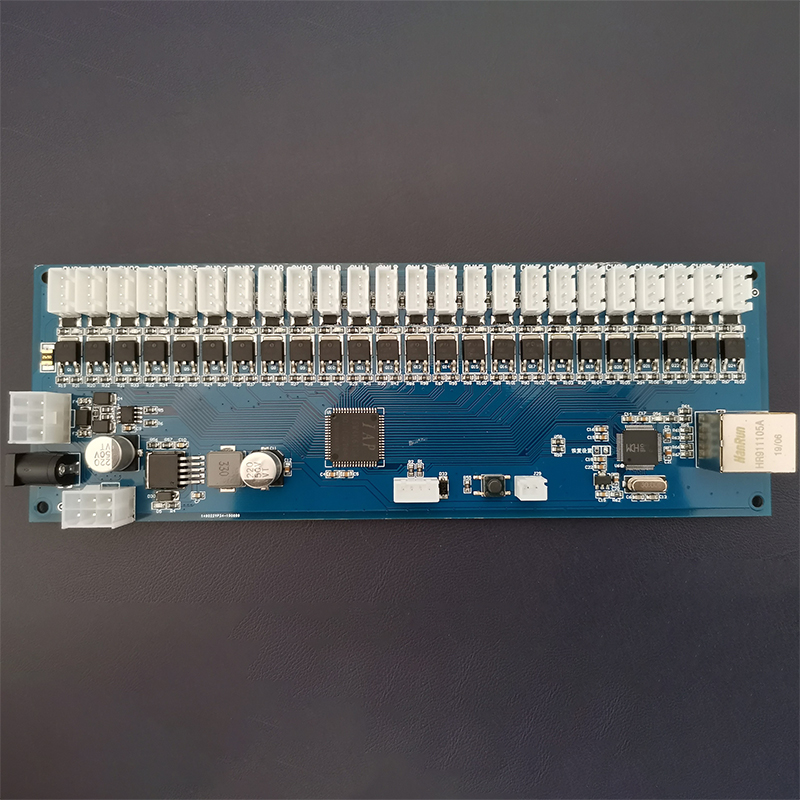

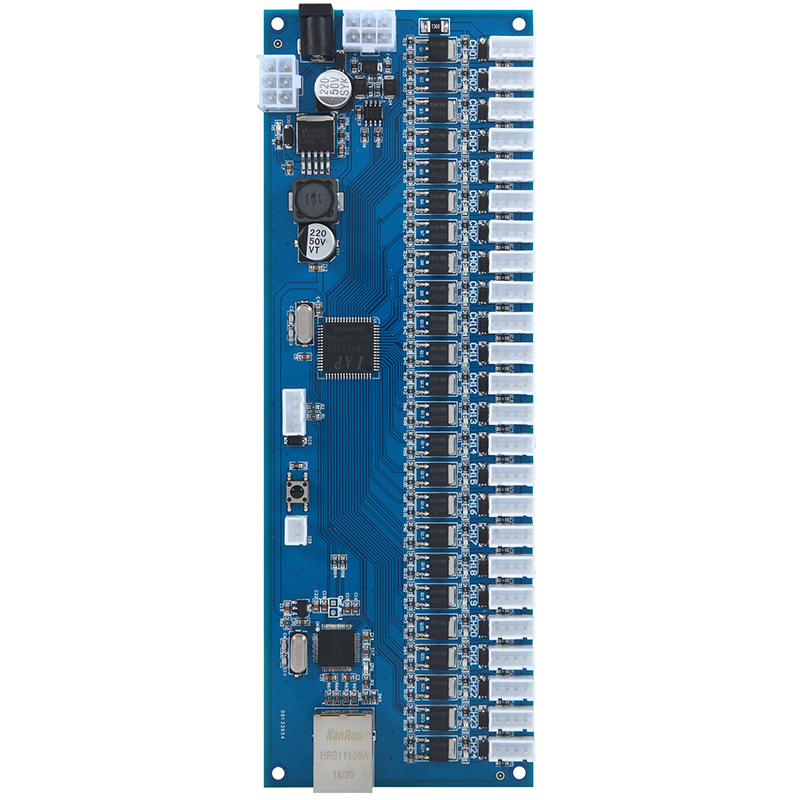

产品概述

       24路锁控板采用TP/IP通讯接口，支持多种电控锁，支持锁信号反馈，支持12V和24V的电控锁，且锁反馈方式可通过软件配置，具备独立PTC自恢复保险丝，支持锁短路保护，保护电流为3A，提供配置工具软件，用户可自由更改通讯协议、和锁反馈类型。

产品特征

● 支持10/100M，全双工/半双工自适应以太网接口，兼容802.3 协议

● 支持MDI/MDIX 线路自动转换

● 支持DHCP自动获取IP地址，支持DNS域名访问

● 通过上位机软件、串口命令设置芯片工作模式、端口、IP等网络参数

● 工作模式支持TCP CLIENT、TCP SERVER和UDP CLIENT、UDP SERVER 4种模式

● 支持并提供虚拟串口软件

电气参数

额定工作电压：直流9-24V

待机功耗：小于1W

通讯接口：RJ45，波特率9600

RS485级联数量：最大32个

驱动锁电流：最大3A

读锁反馈：支持

开锁输出时间：200ms

看门狗：支持

程序升级接口：TTL串口

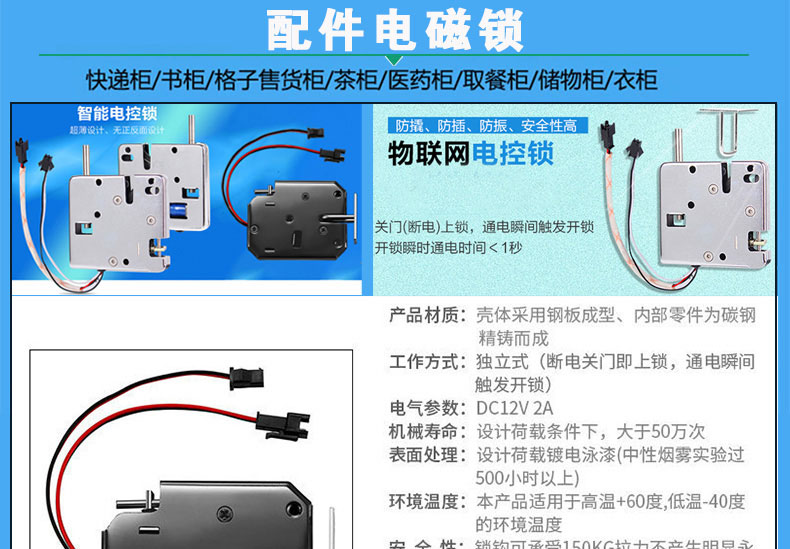

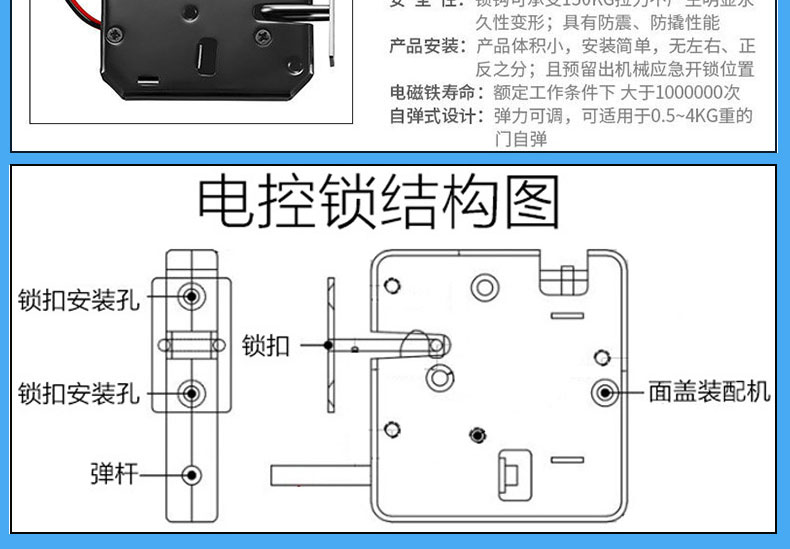

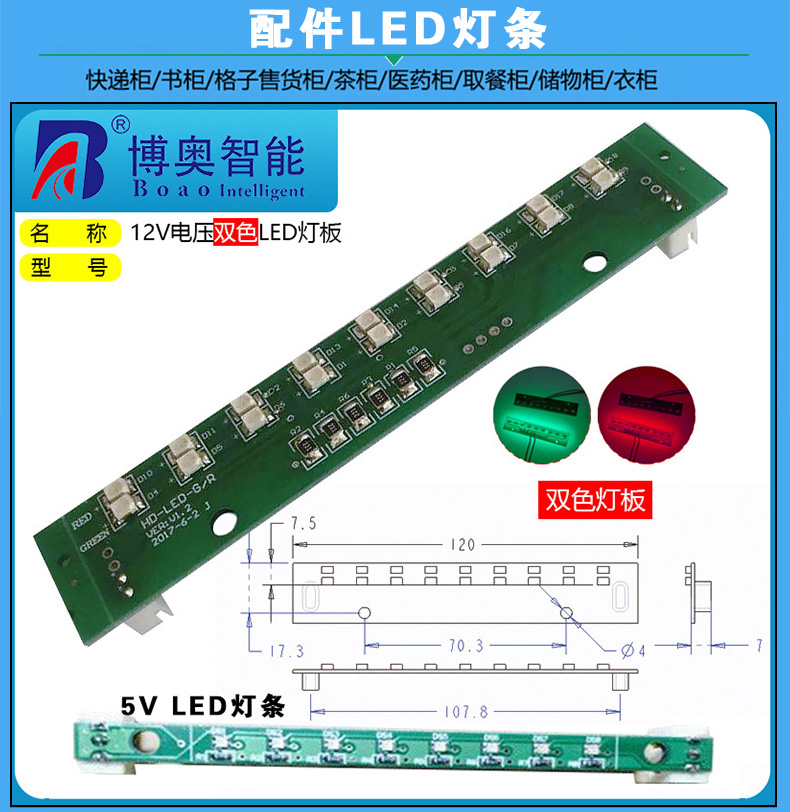

产品配件

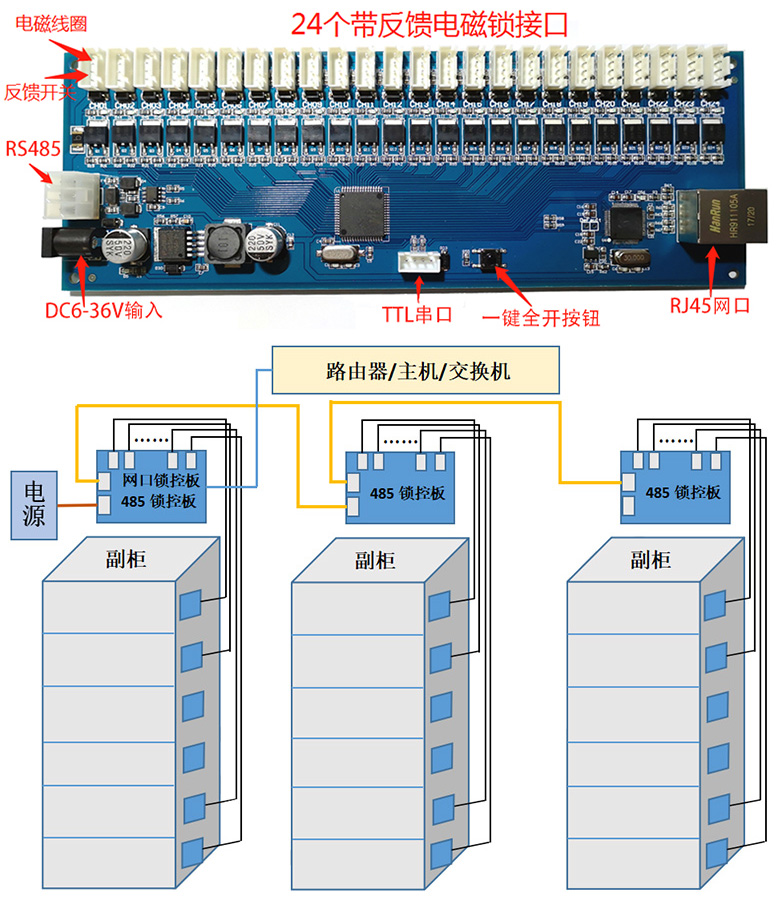

系统方案

应用领域

该锁控板广泛应用于快递柜，自动售货机，储物柜，自动化药房，共享图书柜，生鲜柜，共享取餐柜等等。
